起重机配件
产品名称：起重配件

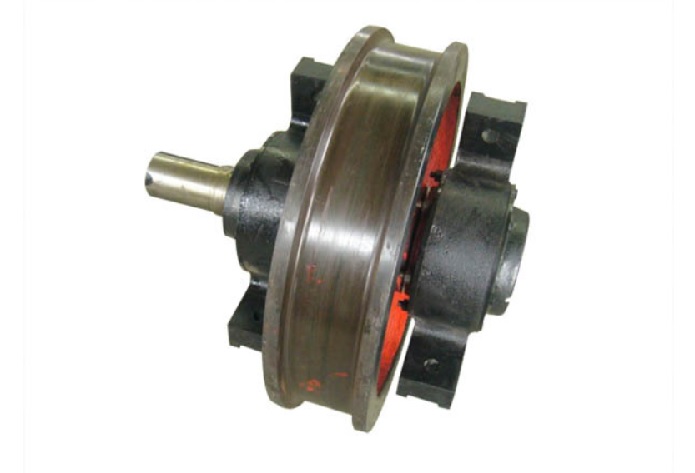

产品图示：
产品介绍：起重机运行机构车轮的水平偏斜值是起重机的重要技术参数，偏斜值超差会造成啃轨，增大运行阻力，产生振动和噪声，加剧了轨道和车轮的磨损，降低了起重机的使用寿命，所以各类起重机制造技术条件都要规定允许的数值。
产品应用：在应用中，主要是根据不同的产品结构采取相应的工艺措施控制运行车轮的水平偏斜值。较常用且公益设施相对简单的设计结构是：将行车车轮装配到支架上组成行车车轮组，例如角形轴承箱形式车轮组合台车式45度剖分轴承箱形式车轮组，起重机主结构制造后安装，起重车轮组采购，水平方向调整合适后固定。这类结构的缺点是：车轮组只起固定车轮的作用，装配后车轮不能摆动。如果主结构制造误差使车轮组安装部位水平方向无量可调，必须要进行大量的修理工作才能装配，起重车轮组，增加了制造的成本和周期。另外，行车轮水平偏斜超差时维修工作量大，需要将车轮组拆下，重新调整装配。
工艺备注：轴承配合处应优先选用轴公差比孔公差高一级的尺寸精度组合，若旋转精度要求不高时允许选用相同的等级。不允许选用轴和孔尺寸公差精度等级相差两级或孔比轴高的精度等级组合。

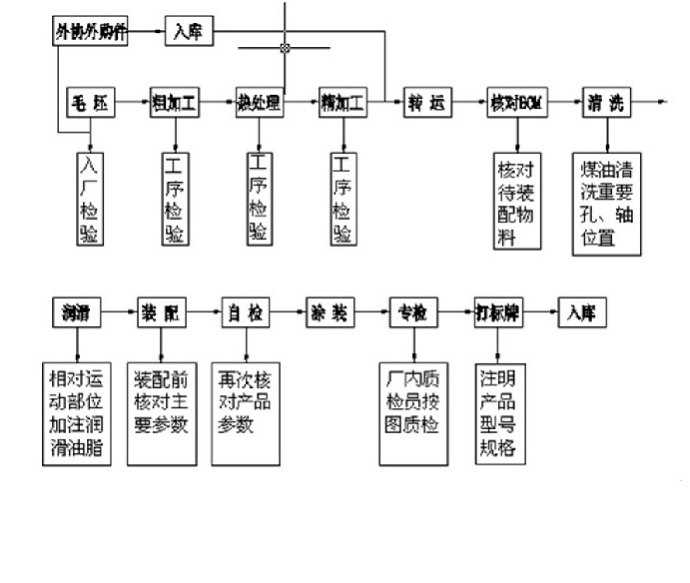

工艺流程：
（1）铸造：铸造保证材质均匀，无气孔、砂眼，然后进行退火处理。
（2）车床粗车毛坯内孔、外圆，直径留2mm余量待热处理后精车成。
（3）热处理（淬火+回火）行车轮的材质为中碳合金钢，如按正常的加热淬火、回火，则踏面和心部为相同的硬度，综合力学性能不好，无法满足其技术要求。为了达到图纸技术要求，使其表面达到淬火温度，而心部温度相对较低；实现加深表面淬硬层深度、提高表面和外沿的硬度。
装炉方法：工件热处理装炉时，用一块钢板放在料盘上面，将三个车轮叠放在一起放在钢板上，保证它们之间严密接触，内孔装入铸铁屑（防止工件内孔氧化），车轮间用耐火纤维毡填实，上面再放上一块钢板压实。
加热速度：适当提高淬火温度和淬火加热速度对提高表面硬度有利。
加热温度：工件室温---750度时保温1小时----淬火温度（860~890度）---淬火（注意此时不保温）。
淬火介质：采用水淬是提高硬度非常有效的方法，但该材质水淬开裂的危险特别大，尤其是外沿要开裂，所以不能采用。水淬油冷方法也可提高表面硬度，但是工件的外沿尺寸较小，与踏面的截面差较大，淬火时冷却时间不一致，水冷时间不好控制，也不易采用。所以可以选用油淬油淬，但要保证工件出炉后尽快入油淬火。
油淬回火：采用高温回火，减少了工件大量的残余应力，回火组织由低温回火马氏体，变为具有良好综合力学性能的高温回火索氏体。这样在保证踏面具有高硬度的同时又保证工件具有良好的韧性，高温回火的温度550--580度。保温2---3小时后在空气中自然冷却。
公司介绍：本公司生产各种型号、规格的起重机成套零部件。公司围绕着起重机械的产品特点，自主开发了适合起重机卷筒生产的离心浇注机，生产的卷筒机械性能达到或超过了国家的技术。引进被誉为二十一世纪“绿色铸造”的消失模铸造工艺，开发生产各种大中型非标卷筒及配件，质量优良。采用半自动埋弧焊、二氧化碳气体保护焊焊接工艺并配备全套的焊接工装，焊接质量达到国家A类焊缝技术要求，并具有大型热处理炉，满足大型铆焊件的热处理要求。
相关标签：起重机配件,起重机配件价格,起重机配件批发
来源：http://www.hnsqqz.com/supply/16.html
时间：2013-08-16
相关新闻
相关产品
